SOLCON představuje nejkompletnější řadu softstartérů - promyšlené a spolehlivé řešení.

Softstartery snižují proud a moment během rozběhu motoru. Postupně zvyšované napětí způsobí měkký start a hladký rozběh při minimálním proudu nutném pro rozběh motoru.

Softstartery SOLCON jsou vysoce spolehlivé, navržené pro použití se standardními střídavými.

3-fázovými asynchronními motory nakrátko. Jednoduché softstartéry jsou ideální náhrada rozběhu hvězda - trojúhelník a autotransformátorového rozběhu.

SOLCON má řešení měkkého startu pro jakoukoliv velikost motoru a jakékoliv požadavky aplikace. Robustní konstrukce softstartérů SOLCON zajišťuje spolehlivý provoz i za nejnáročnějších podmínek.

Digitální i analogové softstartery SOLCON mají zabudován kompletní soubor ochran motoru i softstartéru.

Všechny softstartéry SOLCON mají certifikace CE a osvědčení o EMC podle direktiv pro nízkonapěťová zařízení a zajištěný celosvětový servis.



SOLSTART



SOLSTART nabízí levné řešení rozběhu pro malé motory, dvoufázové řízení se zabudovaným relé obchvatu. SOLSTART je kompaktní jednotka s měkkým rozběhem a měkkým doběhem, pro montáž na DIN lištu.



Přednosti

  • měkký rozběh & Měkký doběh

  • zabudovaný obchvat

  • start a stop beznapěťovým kontaktem nebo napětím 230V

  • kontakt: konec rozběhu (zapínací) (jen k 31-58A)

  • kompaktní, malá zástavná plocha

  • pouzdro z umělé hmoty 8-22A, hliníkové pouzdro pro 31-58A

  • montáž na DIN lištu (standardně 8-22A, volitelně u 31-58A)

  • cenově výhodný

Typické Aplikace

-malé chladící a klimatizační jednotky

-čerpadla pro výškové budovy

-ventilátory

-elektricky poháněná vrata

-kompresory

-malé dopravníky (pošta, supermarkety atd.)

-rozběh z měkké sítě (dieselgenerátory, dlouhá napájecí vedení, atd.)



Standardní jmenovité napětí

-napětí: 230, 400, 440, 460 a 600V 50 a 60 Hz

Ochrana na startéru

-ochrana tyristorů varistory



Volba

-startéry pro jednofázové motory



LED signálky

-on - připojeno napájení napětí

-ramp - rozběh./doběh. rampa

-run - motor je v chodu



RVS-AX analogový softstartér


Analogový softstartér 8-170A, 220-600V s proudovým omezením a se zabudovaným relé obchvatu





RVS-AX představuje optimální řešení pro malé a střední velikosti motorů. Snadná instalace a obsluha, nastavitelný proudový limit a ochrana motoru dělá ze softstarteru RVS-AX ideální cenově efektivní řešení.



Přednosti

  • měkký rozběh a měkký doběh

  • proudové omezení

  • zabudovaná ochrana motoru

  • zabudovaný obchvat

  • start/stop beznapěťovým kontaktem nebo napětím 230V

  • kompaktní, malý půdorys

  • hliníkové pouzdro

Aplikace

čerpadla

kompresory

ventilátory a dmychadla

Dopravníky

Rozběh z měkké sítě (dieselgenerátory, dlouhá napájecí vedení, atd.)



Standardní jmenovité napětí

napětí: 230, 400, 440, 460 a 600V 50 a 60 Hz



Pomocná relé

relé konec rozběhu, jeden zapínací kontakt

relé poruchy, jeden zapínací kontakt

Ochrany motoru a startéru

přetížení elektronicky

ztráta fáze

přehřátí startéru

ochrana tyristorů

varistory



LED signálky

zapnuto napájení

rampa nahoru nebo dolů

chod

přetížení

ztráta fáze

přehřátí





RVS-BX analogový softstartér


Analogový softstartér 8-72A, 220-600V se zabudovaným relé obchvatu





RVS-BX představuje řešení pro malé a střední velikosti motorů za nízkou cenu. RVS-BX představuje řešení bez proudového omezení a ochrany motoru a je jednoduchou náhradou spouštění hvězda-trojúhelník.



Přednosti

  • třífázové řízení

  • měkký rozběh a měkký doběh

  • zabudovaný obchvat

  • start/stop beznapěťovým kontaktem

  • kompaktní, malý půdorys

  • hliníkové pouzdro

  • montáž na DIN lištu (jen pro 8-17A)

  • cenově výhodné

Aplikace

čerpadla, ventilátory

kompresory

Dopravníky



Standardní jmenovité napětí

napětí: 230, 400, 440, 460 a 600V 50 a 60 Hz



Pomocná relé

relé konec rozběhu, jeden zapínací kontakt

relé poruchy, jeden zapínací kontakt

Ochrany startéru

varistory pro ochranu tyristorů



LED signálky

připojení sítě



Pomocná relé

relé konec rozběhu, jeden zapínací kontakt

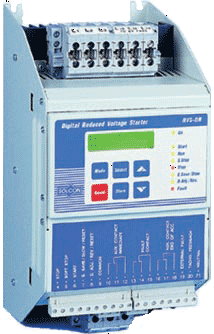

RVS-DN digitální softstartér


Plně vybavený, mikroprocesorově řízený, pro motory 8-2700A, 220-1000V





Pro těžký provoz navržená, plně vybavená řada digitální softstartérů SOLCON druhé generace. RVS-DN obsahuje nejlepší rozběhové a doběhové charakteristiky umožňující optimální řešení pro nejčastější aplikace. Kompletní soubor ochran motoru zabudovaný ve startéru zaručuje dlouhodobou spolehlivost, zatímco robustní design zajišťuje vynikající chování v těžkém prostředí.



Přednosti

  • kompletní řada 8-2700A, 220-1000V

  • pro těžký provoz, navržený na plnou zátěž

  • robustní rozběhové a doběhové charakteristiky

  • nejlepší rozběhové & doběhové charakteristiky

  • obsáhlý soubor ochran motoru

  • uživatelsky příjemný

  • maximální teplota okolí: 50°C

  • unikátní volitelné jednotky:

  • tester izolace motoru

  • komunikace RS485 MODBUS/Profibus/TCP-IP

  • vstup pro termistory, analogový výstup

    		•

    Start a Stop

    měkký rozběh a měkký doběh

    proudové omezení

    program pro řízení čerpadel

    řízení momentu a proudu pro optimalizaci procesu rozběhu a doběhu

    dvojí nastavení, dvoje charakteristiky rozběhu a doběhu

    nízká rychlost s elektronickou reverzací

    pulzní start

    lineární rozběh (zpětná vazba z tachodynama)

    šetření energie zlepšením účiníku

    Ochrana motoru a startéru

    příliš mnoho startů

    dlouhá doba rozběhu (zablokování)

    střižný kolík (rozběh, doběh, ucpání)

    přetížení elektronicky s volitelnými křivkami

    podproud s nastavitelným zpožděním

    ztráta fáze a nesprávný sled fází

    podpětí, přepětí, bez napětí

    ztráta zátěže (motor není připojen)

    zkrat tyristorů

    přehřátí startéru

    Displej LCD a LED

    LCD-2-řádkový displej po 16 znacích na řádku

    volitelný jazyk: anglicky, německy, francouzsky a španělsky

    možnost dvou módů zobrazení základní a rozšířený

    příjemný provoz s předvolenými parametry

    osm LED-diod pro rychlé zjištění provozního stavu

    statistická data obsahující:

    celková doba chodu

    celkový počet startů

    celkový počet poruch

    proud při posledním startu

    doba posledního rozběhu

    poslední porucha

    proud při poruše



    Volitelné prvky

    komunikace RS485

    analogový výstup

    vstup pro termistor

    izolace motoru

    úprava pro obchvat

    zvláštní antikorozní nátěr pro agresivní prostředí

    podsvícení LCD displeje

    obvod pro zpětnou vazbu z tachodynama

    Komunikace (volba)

    MODBUS RTU - umožňuje nastavení, řízení a dohled

    PROFIBUS DP - umožňuje řízení a dohled

    TCP/IP - MODBUS/TCP podle normy RJ 45 konetoru pro počítačové sítě

    Analogová jednotka (volba) zahrnuje dvě funkce:

    vstup pro termistor PTC nebo NTC

    analogový výstup vztažený k proudu motoru, programovatelný jako 0-10Vss, 4-20mA, 0-20mA nebo inverzně

    Tester izolace motoru (volba)

    Unikátní vlastnost pro ponorná čerpadla, motory instalované v drsném prostředí, atd. systém měří izolační odpor motoru, když motor není v chodu. K dispozici jsou dvě programovatelné úrovně:

    úroveň poplachu, nastavitelná 0.2-5 MW

    úroveň pro zablokování startu, nastavitelná 0.2-5 MW, zabraňující startu, když izolační odpor je nižší než přípustná úroveň

    Pomocná relé

    Pomocná relé, jeden přepínací kontakt 8A, 220Vstř

    okamžité s nastavitelným zpožděním zapnutí i vypnutí, může být určeno jako ochrana střižným kolíkem (zablokování)

    konec rozběhu, s nastavitelným zpožděním zapnutí

    porucha, programovatelná jako porucha nebo jako provoz zajištěný proti poruchám

    nízký izolační odpor motoru-poplach (volitelný jednotka)





    RVS-DX digitální softstartér


    Plně vybavený, mikroprocesorově řízený, pro motory 8-170A, 220-600V





    Řada RVS-DX je čtvrtou generací digitálních softstarterů. RVS-DX obsahuje nejlepší rozběhové a doběhové charakteristiky umožňující optimální řešení pro nejčastější aplikace. Kompletní soubor ochran motoru zabudovaný ve startéru zaručuje dlouhodobou spolehlivost, zatímco robustní design zajišťuje vynikající chování v těžkém prostředí.



    Výhody

    • kompletní řada 8-170A, 220-600V

    • obvody navrženy s mikroprocesorem třetí generace

    • běžné zatížení, navrženo na plné jmenovité hodnoty včetně zabudovaného obchvatu

    • hliníkové pouzdro

    • nejlepší rozběhové a doběhové charakteristiky

    • Obsáhlý soubor ochran motoru

    • komunikace RS 485 MODBUS

    • automatické sledování frekvence 45-65Hz

    • uživatelsky příjemný

    • volitelné jednotky: analogové výstupy a další

    Start a stop

    měkký rozběh a měkký doběh

    proudové omezení

    program pro řízení čerpadel

    charakteristiky řízení momentu a proudu

    dvojí nastavení

    pulsní start

    pomalá rychlost vpřed a vzad

    Ochrany motoru a startéru

    příliš mnoho startů

    dlouhá doba rozběhu (mech. zablokování)

    střižný kolík (el. pojistka pro rozběh a chod)

    přetížení elektronicky s volitelnou křivkou

    podproud

    ztráta fáze a nesprávný sled fází

    podpětí, přepětí a bez napětí

    ztráta zátěže (motor není připojen)

    zkrat tyristoru

    přehřátí startéru

    vnější porucha (programovatelný vstup)

    ochrana tyristorů varistory

    Displej

    LCD-dvouřádkový displej, každý řádek 16 znaků

    vícejazyčný text (anglicky, německy, francouzsky & španělsky)

    čtyři LED diody - zap, chod, rampa nahoru/dolů a porucha

    statistická data- Start, Stop a parametry poruchy

    úplný výpis nastavených parametrů

    Řízení

    opticky izolované vstupy

    pomocná relé: Porucha, konec rozběhu, okamžité (programovatelné)

    místní a dálkový reset

    komunikace RS485 MODBUS pro úplné řízení, zobrazení a programování

    další rozšíření: jednotka analogových vstupů/výstupů s termistorovým vstupem, atd.

    Aplikace

    čerpadla

    hydraulické systémy

    ventilátory a dmychadla

    kompresory

    dopravníky






      Bližší informace a ceny vám poskytneme na : avetop@avetop.cz
