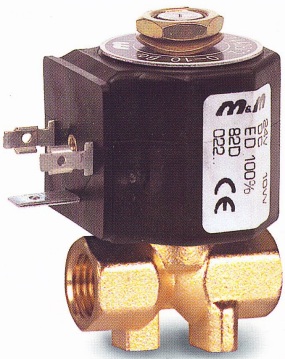

Solenoidové ventily přímo řízené 2/2 N.C.

v klidové poloze uzavřen

Typ:
248


Technická data

  • Medium: voda, olej, vzduch

  • Pracovní teplota média: -10°C ÷ +120°C

  • Okolní teplota: -10°C ÷ +50°C

  • Materiál tělesa: mosaz (CW617N EN 12165)

  • Materiál vnitřních částí: nerezová ocel

  • Materiál pracovního těsnění: FKM

  • Napětí cívky:
    DC  - 12V, 24V ,  AC 24V, 110V, 200V, 230V

  • Ochranné krytí: IP 65 (s konektorem)

  • Cívky série 8000



Rozměry
Ventil G
přip
ojení		 kv

OPD

 A B C D
min max
Kód " (l/min) bar AC DC mm mm mm mm
248DVD 1/8 1,5 0 25 16,5 38 62,5 Hex. 17 14,5
248DVF 1/8 2,4 0 15 7,5 38 62,5 Hex. 17 14,5
248DVH 1/8 4 0 8 3,5 38 62,5 Hex. 17 14,5
249DVD 1/4 1,5 0 25 16,5 38 62,5 Hex. 17 14,5
249DVF 1/4 2,4 0 15 7,5 38 62,5 Hex. 17 14,5
249DVH 1/4 4,5 0 8 3,5 38 62,5 Hex. 17 14,5
249DVL 1/4 6 0 2 0,75 38 62,5 Hex. 17 14,5
