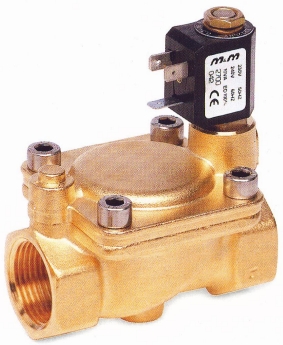

Solenoidové ventily nepřímo řízené 2/2 N.C.

v klidové poloze uzavřen

Typ:
B203 ÷ 222


Technická data

  • Medium: voda, olej, vzduch

  • Pracovní teplota média: -10°C ÷ +90°C

  • Okolní teplota: -10°C ÷ +50°C

  • Materiál tělesa: mosaz (CW617N EN 12165)

  • Materiál vnitřních částí: nerezová ocel

  • Materiál pracovního těsnění: FKM

  • Materiál těsnění a membrány: NBR

  • Napětí cívky:
    DC  - 12V, 24V ,  AC 24V, 110V, 200V, 230V

  • Ochranné krytí: IP 65 (s konektorem)

  • Cívky série 2000



Rozměry
Ventil G
připojení		 kv

OPD

 A B C D
min max
Kód " (l/min) bar AC DC mm mm mm mm
B203DBZ 1/4 26 0,3 16 16 67 90 44 15
B204DBZ 3/8 55 0,3 16 16 67 90 44 15
B205DBZ 1/2 63 0,3 16 16 67 90 44 15
B206DBX 3/4
kompakt		 90 0,3 16 16 82 105 50 20,25
B206DBY 3/4 183 0,3 16 16 96 115 70 23
B222DBY 1 213 0,3 16 16 96 115 70 23
