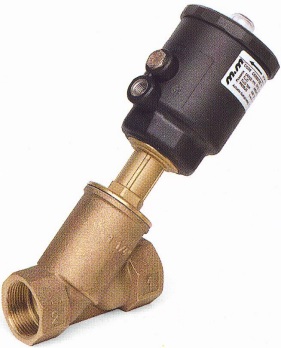

Sedlové ventily 2/2 ovládané tlakem vzduchu





Typ:
Regulérní BD


Technická data

  • Medium: voda, olej, vzduch, agresivní média a pára

  • Pracovní teplota média: -10°C ÷ +180°C

  • Okolní teplota: -10°C ÷ +60°C

  • Pilotní médium: vzduch, inertní plyny, voda

  • Materiál tělesa: bronz (CC491K EN 1982: 2000)

  • Materiál těla válce: mosaz
    (CW617N EN 12165: 1999)

  • Materiál krytu válce: Polyamide PA6
    (vyztuženého skelnými vlákny 30%)

  • Materiál těsnění: PTFE

  • Standardně ukazatel pozice ovládacího válce

  • Připojení ovládacího válce otočné o 360°

  • Provedení pro vakuové aplikace do 10-2 mbar
    (ex. kód BCG205STW0V)



Ventil Připojení Připojení DN Průtok Pracovní tlak Pilotní tlak Průměr ovládacího válce
Kód

"
ISO 228 G

 mm l/min min (bar) max (bar) min (bar) max (bar) mm
BCG205STW00 1/2 15 98 0 16 5,5/ 3,8 10 63
BCG206STX00 3/4 20 164 0 16 6/ 3,8 10 63
BCG207STY00 1 25 260 0 16/ 11 6,5/ 3,8 10 63
BCG208STZ00 1 1/4 32 410 0 16/ 6 6,8/ 3,8 10 63
BCG209STK00 1 1/2 40 700 0 12/ 4 9/ 3,8 10 63
BCG210STJ00 2 50 950 0 8/ 2,5 9/ 3,8 10 63
BCG207LTY00 1 25 260 0 16/ 14 4/ 3,3 8 90
BCG208LTZ00 1 1/4 32 410 0 16/ 12 5/ 3,3 8 90
BCG209LTK00 1 1/2 40 700 0 16/ 8 6/ 3,3 8 90
BCG210LTJ00 2 50 950 0 14/ 5 8/ 3,3 8 90

  • BD = Obousměrný
