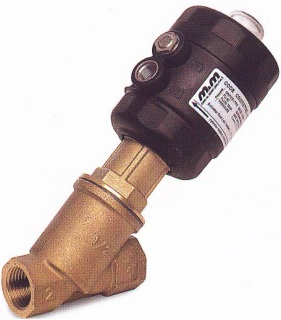

Sedlové ventily 2/2 ovládané tlakem vzduchu
|
|
Typ: |
Technická data
-
Medium: voda, olej, vzduch, agresivní média a pára
-
Pracovní teplota média: -10°C ÷ +180°C
-
Okolní teplota: -10°C ÷ +60°C
-
Pilotní médium: vzduch, inertní plyny, voda
-
Materiál tělesa: bronz (CC491K EN 1982: 2000)
-
Materiál těla válce: mosaz
(CW617N EN 12165: 1999) -
Materiál krytu válce: Polyamide PA6
(vyztuženého skelnými vlákny 30%) -
Materiál těsnění: PTFE
-
Standardně ukazatel pozice ovládacího válce
-
Připojení ovládacího válce otočné o 360°
-
Provedení vhodné pro vakuové aplikace do
10-2 mbar
| Ventil | Připojení | Připojení DN | Průtok | Pracovní tlak | Pilotní tlak | Funkce | ||
| Kód |
" |
mm | l/min | min (bar) | max (bar) | min (bar) | max (bar) | - |
| CG205CTW00 | 1/2 | 15 | 98 | 0 | 16 | 3,8 | 10 | NC |
| CG206CTX00 | 3/4 | 20 | 164 | 0 | 16 | 5,8 | 10 | NC |
| CG207CTY00 | 1 | 25 | 260 | 0 | 16 | 6,5 | 10 | NC |
| BCG205CTW00 | 1/2 | 15 | 98 | 0 | 16/16 | 6,2/5 | 10 | NC |
| BCG206CTX00 | 3/4 | 20 | 164 | 0 | 16/7 | 8,7/5 | 10 | NC |
| BCG207CTY00 | 1 | 25 | 260 | 0 | 16/5 | 9,5/5 | 10 | NC |
| RCG205CTW00 | 1/2 | 15 | 98 | 0 | 16 | 4 | 10 | NO |
| RCG206CTX00 | 3/4 | 20 | 164 | 0 | 16 | 6,2 | 10 | NO |
| RCG207CTY00 | 1 | 25 | 260 | 0 | 16 | 8,8 | 10 | NO |
| DCG205CTW00 | 1/2 | 15 | 98 | 0 | 16/16 | 3 | 10 | DA |
| DCG205CTX00 | 3/4 | 20 | 164 | 0 | 16/16 | 5 | 10 | DA |
| DCG207CTY00 | 1 | 25 | 260 | 0 | 16/16 | 8,5 | 10 | DA |
-
NC = v klidové poloze uzavřen
-
NO = v klidové poloze otevřen
-
DA = dvojčinný
