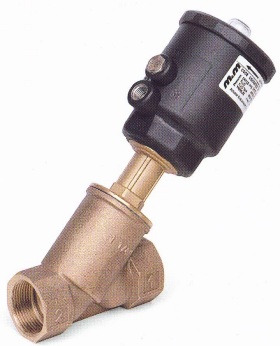

Sedlové ventily 2/2 ovládané tlakem vzduchu





Typ:
Regulérní NC


Technická data

  • Medium: voda, olej, vzduch, agresivní média a pára

  • Pracovní teplota média: -10°C ÷ +180°C

  • Okolní teplota: -10°C ÷ +60°C

  • Pilotní médium: vzduch, inertní plyny, voda

  • Materiál tělesa: bronz (CC491K EN 1982: 2000)

  • Materiál těla válce: mosaz
    (CW617N EN 12165: 1999)

  • Materiál krytu válce: Polyamide PA6
    (vyztuženého skelnými vlákny 30%)

  • Materiál těsnění: PTFE

  • Standardně ukazatel pozice ovládacího válce

  • Připojení ovládacího válce otočné o 360°

  • Provedení pro vakuové aplikace do 10-2 mbar
    (ex. kód CG205STW0V)



Ventil Připojení Připojení DN Průtok Pracovní tlak Pilotní tlak Průměr ovládacího válce
Kód

"
ISO 228 G

 mm l/min min (bar) max (bar) min (bar) max (bar) mm
CG205STW00 1/2 15 98 0 20 3,7 10 63
CG206STX00 3/4 20 164 0 20 4,4 10 63
CG207STY00 1 25 260 0 20 5 10 63
CG208STZ00 1 1/4 32 410 0 16 5,9 10 63
CG209STK00 1 1/2 40 700 0 16 9 10 63
CG210STJ00 2 50 950 0 11 8 10 63
CG207LTY00 1 25 260 0 20 2 8 90
CG208LTZ00 1 1/4 32 410 0 16 3,5 8 90
CG209LTK00 1 1/2 40 700 0 16 4 8 90
CG210LTJ00 2 50 950 0 15 6,5 8 90

  • NC = v klidové poloze uzavřen
