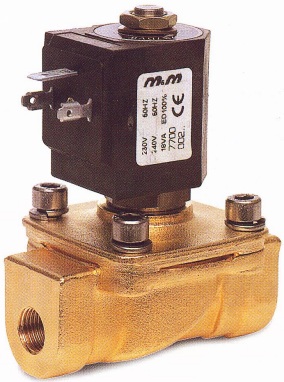

Solenoidové ventily s pomocným tlakem 2/2 N.C.
 |
v klidové poloze uzavřen |
Typ: |
Technická data
-
Medium: voda, olej, vzduch
-
Pracovní teplota média: -10°C ÷ +90°C
-
Okolní teplota: -10°C ÷ +50°C
-
Materiál tělesa: mosaz (CW614N EN 12165)
-
Materiál vnitřních částí: nerezová ocel
-
Materiál pracovního těsnění: FKM
-
Materiál těsnění a membrány: NBR
-
Napětí cívky:
DC - 12V, 24V , AC 24V, 110V, 200V, 230V -
Ochranné krytí: IP 65 (s konektorem)
-
Cívky série 7000
|
Rozměry |
|||||||||
| Ventil | G připojení |
kv |
OPD |
A | B | C | D | ||
| min | max | ||||||||
| Kód | " | (l/min) | bar | AC | DC | mm | mm | mm | mm |
| D287DBW | 1/4 | 50 | 0 | 16 | - | 75 | 95 | 53 | 14 |
| D288DBW | 3/8 | 60 | 0 | 16 | - | 75 | 95 | 53 | 14 |
| D289DBW | 1/2 | 65 | 0 | 16 | - | 75 | 95 | 53 | 14 |
| D290DBW | 3/4 | 80 | 0 | 16 | - | 80 | 99 | 53 | 18 |
| D292DBW | 1 | 85 | 0 | 16 | - | 85 | 105 | 53 | 22 |
| D293DBY | 1 | 170 | 0 | 16 | - | 100 | 113 | 70 | 23 |
