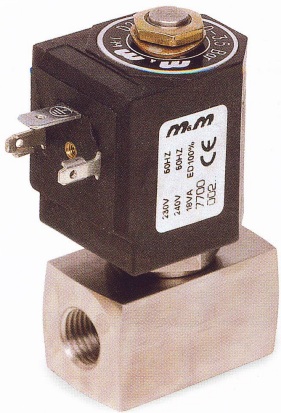

Solenoidové ventily přímo řízené 2/2 N.C.

v klidové poloze uzavřen

Typ:
D298


Technická data

  • Medium: voda, olej, vzduch

  • Pracovní teplota média: -10°C ÷ +130°C

  • Okolní teplota: -10°C ÷ +50°C

  • Materiál tělesa: nerezová ocel
    (AISI 303 EN 10088-3)

  • Materiál vnitřních částí: nerezová ocel
    (AISI 303 EN 10088-3)

  • Materiál pracovního těsnění: FKM

  • Napětí cívky:
    DC  - 12V, 24V ,  AC 24V, 110V, 200V, 230V

  • Ochranné krytí: IP 65 (s konektorem)

  • Cívky série 7000



Rozměry
Ventil G
připojení		 kv

OPD

 A B C D
min max
Kód " (l/min) bar AC DC mm mm mm mm
D298DVC 1/8 1,3 0 24 24 44 78,5 12,5 32
D298DVG 1/8 3,4 0 18 16 44 78,5 12,5 32
D298DVH 1/8 4,5 0 15 8 44 78,5 12,5 32
D298DVC 1/4 1,3 0 24 24 44 78,5 12,5 32
D299DVG 1/4 3,4 0 18 16 44 78,5 12,5 32
D299DVH 1/4 4,5 0 15 8 44 78,5 12,5 32
D299DVL 1/4 6,0 0 8 5 44 78,5 12,5 32
D299DVN 1/4 7,5 0 5 2 44 78,5 12,5 32
