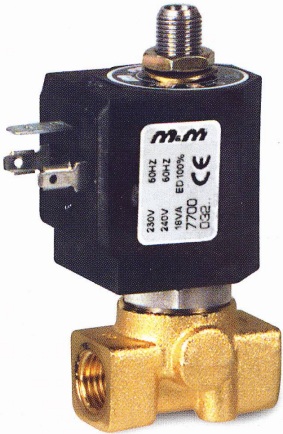

Solenoidové ventily nepřímo řízené 2/2 N.C.
 |
v klidové poloze uzavřen |
Typ: |
Technická data
-
Medium: voda, olej, vzduch
-
Pracovní teplota média: -10°C ÷ +130°C
-
Okolní teplota: -10°C ÷ +50°C
-
Materiál tělesa: mosaz (CW614N EN 12165)
-
Materiál vnitřních částí: nerezová ocel
-
Materiál pracovního těsnění: FKM
-
Napětí cívky:
DC - 12V, 24V , AC 24V, 110V, 200V, 230V -
Ochranné krytí: IP 65 (s konektorem)
-
Cívky série 7000
|
Rozměry |
|||||||||
| Ventil | G připojení |
kv |
OPD |
A | B | C | D | ||
| min | max | ||||||||
| Kód | " | (l/min) | bar | AC | DC | mm | mm | mm | mm |
| D362CVC | 1/8 | 1,3 | 0 | 15 | 15 | 40 | 87 | 32 | 11 |
| D362CVE | 1/8 | 2,2 | 0 | 10 | 10 | 40 | 87 | 32 | 11 |
| D362CVG | 1/8 | 3,4 | 0 | 7 | 7 | 40 | 87 | 32 | 11 |
| D363CVC | 1/4 | 1,3 | 0 | 15 | 15 | 40 | 87 | 32 | 11 |
| D363CVE | 1/4 | 2,2 | 0 | 10 | 10 | 40 | 87 | 32 | 11 |
| D363CVG | 1/4 | 3,4 | 0 | 7 | 7 | 40 | 87 | 32 | 11 |
| D363CVH | 1/4 | 4,5 | 0 | 5 | 5 | 40 | 87 | 32 | 11 |
| D363CVL | 1/4 | 6,0 | 0 | 3,5 | 3,5 | 40 | 87 | 32 | 11 |
| D363CVP | 1/4 | 8,5 | 0 | 1,5 | 1,5 | 40 | 87 | 32 | 11 |
