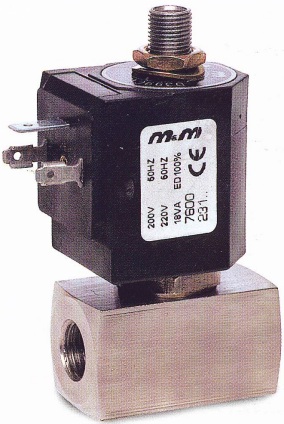

Solenoidové ventily přímo řízené 2/2 N.C.
 |
v klidové poloze uzavřen |
Typ: |
Technická data
-
Medium: voda, olej, vzduch
-
Pracovní teplota média: -10°C ÷ +130°C
-
Okolní teplota: -10°C ÷ +50°C
-
Materiál tělesa: nerezová ocel
-
Materiál vnitřních částí: nerezová ocel
-
Materiál pracovního těsnění: FKM
-
Napětí cívky:
DC - 12V, 24V , AC 24V, 110V, 200V, 230V -
Ochranné krytí: IP 65 (s konektorem)
-
Cívky série 7000
|
Rozměry |
|||||||||
| Ventil | G připojení |
kv |
OPD |
A | B | C | D | ||
| min | max | ||||||||
| Kód | " | (l/min) | bar | AC | DC | mm | mm | mm | mm |
| D398CVC | 1/8 | 1,3 | 0 | 15 | 15 | 44 | 88 | 12,5 | 32 |
| D398CVE | 1/8 | 2,2 | 0 | 10 | 10 | 44 | 88 | 12,5 | 32 |
| D398CVG | 1/8 | 3,4 | 0 | 7 | 7 | 44 | 88 | 12,5 | 32 |
| D399CVC | 1/4 | 1,3 | 0 | 15 | 15 | 44 | 88 | 12,5 | 32 |
| D399CVE | 1/4 | 2,2 | 0 | 10 | 10 | 44 | 88 | 12,5 | 32 |
| D399CVG | 1/4 | 3,4 | 0 | 7 | 7 | 44 | 88 | 12,5 | 32 |
| D399CVH | 1/4 | 4,5 | 0 | 5 | 5 | 44 | 88 | 12,5 | 32 |
