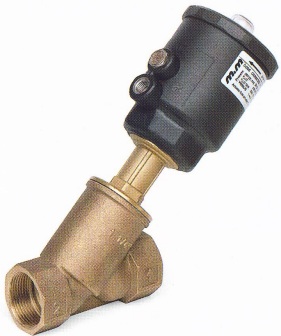

Sedlové ventily 2/2 ovládané tlakem vzduchu
|
|
Typ: |
Technická data
-
Medium: voda, olej, vzduch, agresivní média a pára
-
Pracovní teplota média: -10°C ÷ +180°C
-
Okolní teplota: -10°C ÷ +60°C
-
Pilotní médium: vzduch, inertní plyny, voda
-
Materiál tělesa: bronz (CC491K EN 1982: 2000)
-
Materiál těla válce: mosaz
(CW617N EN 12165: 1999) -
Materiál krytu válce: Polyamide PA6
(vyztuženého skelnými vlákny 30%) -
Materiál těsnění: PTFE
-
Standardně ukazatel pozice ovládacího válce
-
Připojení ovládacího válce otočné o 360°
-
Provedení pro vakuové aplikace do 10-2 mbar
(ex. kód DCG205STW0V)
| Ventil | Připojení | Připojení DN | Průtok | Pracovní tlak | Pilotní tlak | Průměr ovládacího válce | ||
| Kód |
" |
mm | l/min | min (bar) | max (bar) | min (bar) | max (bar) | mm |
| DCG205STW00 | 1/2 | 15 | 98 | 0 | 16 | 1,8 | 2 | 63 |
| DCG206STX00 | 3/4 | 20 | 164 | 0 | 16 | 2 | 3,8 | 63 |
| DCG207STY00 | 1 | 25 | 260 | 0 | 16 | 3 | 5 | 63 |
| DCG208STZ00 | 1 1/4 | 32 | 410 | 0 | 16 | 4,5 | 6 | 63 |
| DCG209STK00 | 1 1/2 | 40 | 700 | 0 | 16 | 6,5 | 7 | 63 |
| DCG210STJ00 | 2 | 50 | 950 | 0 | 12 | 7 | 8 | 63 |
