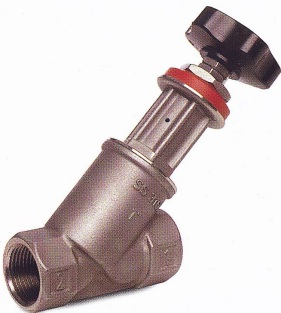

Sedlové ventily 2/2 ovládané tlakem vzduchu





Typ:
MG - nerezový ručně ovládaný


Technická data

  • Medium: voda, olej, vzduch, agresivní média a pára

  • Pracovní teplota média: -10°C ÷ +180°C

  • Okolní teplota: -10°C ÷ +60°C

  • Pilotní médium: vzduch, inertní plyny, voda

  • Materiál tělesa: nerezová ocel AISI 316L
    (ASME SA351/351M GRADE CF3M)

  • Materiál těla válce: nerezová ocel AISI 316L

  • Materiál krytu válce: Polyamide PA6
    (vyztuženého skelnými vlákny 30%)

  • Materiál těsnění: PTFE



Ventil Připojení Připojení DN Průtok Pracovní tlak Směr proudění
Kód

"
I0O 228 G

 mm l/min min (bar) max (bar) -
CMG2050TW00 1/2 15 98 0 40 1 - 2
CMG2060TX00 3/4 20 254 0 40 1 - 2
CMG2070TY00 1 25 260 0 40 1 - 2
CMG2080TZ00 1 1/4 32 410 0 25 1 - 2
CMG2090TK00 1 1/2 40 700 0 25 1 - 2
CMG2100TJ00 2 50 950 0 16 1 - 2
