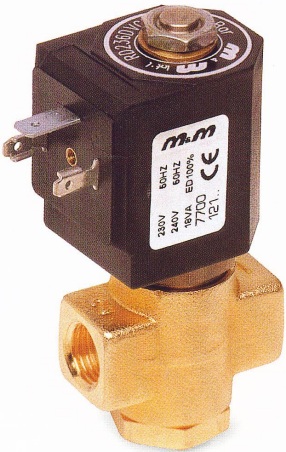

Solenoidové ventily nepřímo řízené 2/2 N.C.
 |
v klidové poloze otevřen |
Typ: |
Technická data
-
Medium: voda, olej, vzduch
-
Pracovní teplota média: -10°C ÷ +180°C
-
Okolní teplota: -10°C ÷ +70°C
-
Materiál tělesa: mosaz (CW617N EN 12165)
-
Materiál vnitřních částí: nerezová ocel
-
Materiál pracovního těsnění: Rulon
-
Napětí cívky:
DC - 12V, 24V , AC 24V, 110V, 200V, 230V -
Ochranné krytí: IP 65 (s konektorem)
-
Cívky série 7000
|
Rozměry |
|||||||||
| Ventil | G připojení |
kv |
OPD |
A | B | C | D | ||
| min | max | ||||||||
| Kód | " | (l/min) | bar | AC | DC | mm | mm | mm | mm |
| RD236DLA | 1/4 | 0,5 | 0 | 10 | 10 | 42 | 89 | 24,5 | 30,3 |
| RD236DLC | 1/4 | 1,3 | 0 | 10 | 10 | 42 | 89 | 24,5 | 30,3 |
| RD236DLE | 1/4 | 2,0 | 0 | 10 | 10 | 42 | 89 | 24,5 | 30,3 |
| RD236DLH | 1/4 | 3,5 | 0 | 10 | 10 | 42 | 89 | 24,5 | 30,3 |
