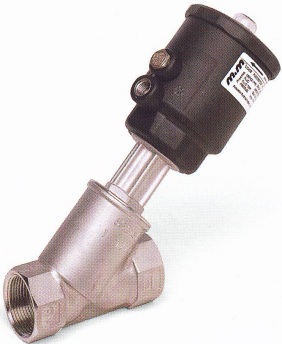

Sedlové ventily 2/2 ovládané tlakem vzduchu





Typ:
Nerezový regulérní NO


Technická data

  • Medium: voda, olej, vzduch, agresivní média a pára

  • Pracovní teplota média: -10°C ÷ +180°C

  • Okolní teplota: -10°C ÷ +60°C

  • Pilotní médium: vzduch, inertní plyny, voda

  • Materiál tělesa:nerezová ocel AISI 316L
    (ASME SA351/351M GRADE CF3M)

  • Materiál těla válce: nerezová ocel AISI 316L
    (ASME SA351/351M GRADE CF3M)

  • Materiál krytu válce: Polyamide PA6
    (vyztuženého skelnými vlákny 30%)

  • Materiál těsnění: PTFE

  • Standardně ukazatel pozice ovládacího válce

  • Připojení ovládacího válce otočné o 360°

  • Provedení pro vakuové aplikace do 10-2 mbar



Ventil Připojení Připojení DN Průtok Pracovní tlak Pilotní tlak Průměr ovládacího válce
Kód

"
ISO 228 G

 mm l/min min (bar) max (bar) min (bar) max (bar) mm
RPG205STW00 1/2 15 98 0 16 2,5 10 63
RPG206STX00 3/4 20 164 0 16 4,3 10 63
RPG207STY00 1 25 260 0 16 5,5 10 63
RPG208STZ00 1 1/4 32 410 0 16 6,5 10 63
RPG209STK00 1 1/2 40 700 0 16 9 10 63
RPG210STJ00 2 50 950 0 12 9,4 10 63
RPG207LTY00 1 25 260 0 16 3 8 90
RPG208LTZ00 1 1/4 32 410 0 16 4 8 90
RPG209LTK00 1 1/2 40 700 0 16 5 8 90
RPG210LTJ00 2 50 950 0 16 7 8 90

  • NO = v klidové poloze otevřen
