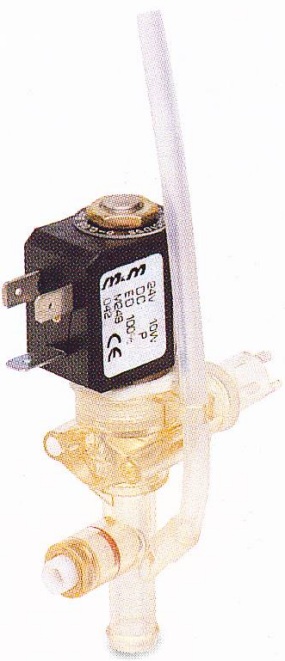

Solenoidové ventily přímo řízené 2/2 N.C.

v klidové poloze uzavřen

Typ:
WB251


Technická data

  • Medium: voda a potravinářské tekutiny

  • Pracovní teplota média: -10°C ÷ +95°C

  • Okolní teplota: -10°C ÷ +50°C

  • Materiál tělesa:
    přírodní polysulphone udelp 1700 NT11

  • Materiál vnitřních částí: nerezová ocel

  • Materiál pracovního těsnění: silikon

  • Napětí cívky:
    AC 10VA (efektivních)
    AC 16VA (max.)
    DC 10W

  • Ochranné krytí: IP 65 (s konektorem)

  • Cívky série 2000









Rozměry
Ventil A B C D
Kód mm mm mm mm
WB251DSS/1 70 108 65,5 50,2
WB251DSS11 49,7 108 65,5 50,2
WB251DSS01/12 59,5 108 65,5 50,2
WB251DSSA2/B2/13 82,5 108 65,5 50,2
WB251DSSA1/B1 70 108 65,5 50,2
WB251DSSVE 45 108 65,5 50,2

Technická specifikace
Ventil Připojení Typ těsnění Délka odvzušňovací trubičky

OPD
Kód mm - mm min max
bar AC DC
WB251DSS D=12 x L=35 P 106,5 0 0,07 0,05
WB251DSS1 D=12 x L=35 P 246,5
WB251DSS01 D=11 x L=25 P 106,5
WB251DSSA1 D=12 x L=35 U 106,5
WB251DSSA2 D=12 x L=48 U 106,5
WB251DSSB1 D=12 x L=35 H 106,5
WB251DSSB2 D=12 x L=48 H 106,5
WB251DSS11 D=11 x L=15,2 P 106,5
WB251DSS12 D=11 x L=25 P 206,5
WB251DSS13 D=12 x L=48 H 206,5
WB251DSSVE D=11 x L=10,5 P 106,5
