Cívky série A6 |
| (konektory
124-800) |
| B |
24V, AC, 50/60 Hz |
 |
| C |
48V, AC, 50/60 Hz |
| D |
110V, AC, 50/60 Hz |
| E |
220V, AC, 50/60 Hz |
| 2 |
12V, DC |
| 3 |
24V, DC |
| 4 |
48V, DC |
| 6 |
110V, DC |
| Cívky série A7 |
- Rozměry : 22 x 22
- Krytí: IP54- DIN 40050, IP65 (společně s konektorem 122-800)
- Izolační třída H (180°)
|
| (konektory
122-800 nebo
122-701) |
| H |
24V, AC, 50/60 Hz, 3,5 VA |
 |
| 12V, DC, 3W |
| K |
110V, AC, 50/60 Hz, 3,5 VA |
| J |
230V, AC, 50/60 Hz, 3,5 VA |
| 240V, AC, 50/60 Hz, 4 VA |
| 9 |
48V, DC, 3W |
| 10 |
110V, DC, 3W |
| 7 |
24V, DC, 3W |
| 48V, AC, 50/60 Hz, 3,5 VA |
| 1 |
6V, DC, 6W |
| 2 |
12V, DC, 5W |
| 3 |
24V, DC, 5W |
| 6 |
110V, DC, 5W |
| 4 |
48V, DC, 5W |
|
Cívky série A8 |
|
(konektory
124-800) |
| B |
24V, AC, 50/60 Hz, 5 VA |
 |
| D |
110V, AC, 50/60 Hz, 5 VA |
| E |
220V, AC, 50/60 Hz, 5 VA |
| 3 |
24V, DC, 4W |
| 4 |
48V, DC, 4W |
| 6 |
110V, DC, 4W |
|
Cívky série G9 (s pamětí) |
|
(konektory 122-892C) |
| 2 |
12V, DC |
 |
| 3 |
24V, DC |
| 4 |
48V, DC |
| B |
24V, AC, 50/60 Hz |
| C |
48V, AC, 50/60 Hz |
| Cívky série G7 |
|
(konektory 122-800
nebo 122-701) |
| H |
24V, AC, 50/60 Hz, 3,5 VA |
|
| 12V, DC, 3W |
| K |
110V, AC, 50/60 Hz, 3,5 VA |
| J |
230V, AC, 50/60 Hz, 3,5 VA |
| 240V, AC, 50/60 Hz, 4 VA |
| 9 |
48V, DC, 3W |
| 10 |
110V, DC, 3W |
| 7 |
24V, DC, 3W |
| 48V, AC, 50/60 Hz, 3,5 VA |
| 6 |
110V, DC, 4W |
| 2 |
12V, DC, 5W |
| 3 |
24V, DC, 5W |
|
Cívky série H8 |
-
standardní barva je černá
-
speciální konstrukce pro explozivní prostředí
-
při instalaci do explozivního prostředí
je nezbytně nutné namontovat mezi ventil NAMUR a pneumatický válec
vymezovací podložku
-
standardně certifikát CEI-8 (EN 50014)
a CEI 31-13 (EN 50028) značený jako EEx m IIT4
|
| B |
24V, AC, 50/60 Hz, 5,5 VA |
 |
| C |
48V, AC, 50/60 Hz, 5,5 VA |
| D |
110V, AC, 50/60 Hz, 5,5 VA |
| E |
220V, AC, 50/60 Hz, 5,5 VA |
| 3 |
24V, DC, 5,5W |
|
Konektory |
| 122-800
- pro ventily série 3, 4, G7 a H
- (DIN 43650) (PG9) |
 |
 |
122-892C
positiv
122-893C negativ- pro ventily série G9 s pamětí
- 12 V.D.C. - 24V.D.C.
- (DIN 43650) (PG9)
- na přání s kabelem 2 m |
 |
 |
| 124-800
- pro ventily série 6 a A80
- (DIN 43650) (PG9)
|
 |
 |
|
125-800
- pro ventily série P000
- (DIN 43650)
- je určen pro všechny ventily 6÷110V DC |
 |
 |
| 125-900 - pro ventily série P000
- (DIN 43650)

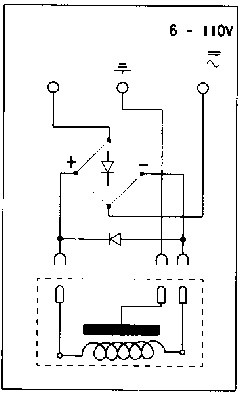

- je určen pro všechny ventily AC a DC dle schématu |
 |
 |
|
121-803 s 300mm kabelem
121-806 s 600mm kabelem
121-810 s 1 000mm kabelem
- pro ventily série K000 a E
|
 |
 |
| 126-800 - pro ventily série
W000
- (DIN 43650)
- je určen pro všechny ventily 6÷110V DC |
 |
 |
| 122-701
- pro ventily série 3, 4, G7 a H
- (DIN 43650) (PG9)
- s LED diodou |
 |
|
|
