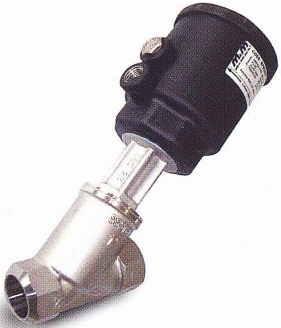

Speciální sedlové ventily 2/2 ovládané tlakem vzduchu nerezové- AISI 316L
|
|
Typ: |
Technická data
-
stejná jako:
PG205C....
PG205S....
RPG205S....
BPG205S....
DPG205S....
|
SPECIFIKACE |
||||||
|
svařovací připojení |
připojení pro ISO 65/ ANSI B 36.10 |
|||||
|
Průměr připojení |
ovládací válec D = 45 |
ovládací válec D = 63 |
ovládací válec D = 90 |
ovládací válec D = 45 |
ovládací válec D = 63 |
ovládací válec D = 90 |
| (mm) |
kód |
kód | kód | kód | kód | kód |
| DN 15 | PS205CTW00 | PS205STW00 | - | PB205CTW00 | PB205STW00 | - |
| DN 20 | PS206CTX00 | PS206STX00 | - | PB206CTX00 | PB206STX00 | - |
| DN 25 | - | PS207STY00 | PS207LTY00 | - | PB207STY00 | PB207LTY00 |
| DN 32 | - | PS208STZ00 | PS208LTZ00 | - | PB208STZ00 | PB208LTZ00 |
| DN 40 | - | PS209STK00 | PS209LTK00 | - | PB209LTK00 | PB209LTK00 |
| DN 50 | - | PS210STJ00 | PS210LTJ00 | - | PB210STJ00 | PB210LTJ00 |
|
připojení |
připojení |
|||||
| DN 15 | PW205CTW00 | PW205STW00 | - | PH205CTW00 | PH205STW00 | - |
| DN 20 | PW206CTX00 | PW206STX00 | - | PH206CTX00 | PH206STX00 | - |
| DN 25 | - | PW207STY00 | PW207LTY00 | - | PH207STY00 | PH207LTY00 |
| DN 32 | - | PW208STZ00 | PW208LTZ00 | - | PH208STZ00 | PH208LTZ00 |
| DN 40 | - | PW209STK00 | PW209LTK00 | - | PH209STK00 | PH209LTK00 |
| DN 50 | - | PW210LTJ00 | PW210LTJ00 | - | PH210STJ00 | PH210LTJ00 |
 |
 |
| svařovací připojení pro ISO 65/ ANSI B 36.10 |
připojení pro ISO 65/ ANSI B 36.10 |
 |
 |
|
připojení pro DIN 11850 |
připojení pro ISO 4200 |
|
Rozměry |
||||||||
| Průměr ovládacího válce | Připojení | A | F | F1 | F2 | F3 | G | H |
| mm | DN | mm | mm | mm | mm | mm | mm | mm |
| 45 | 15 | 65 | 17,4 | 17,4 | 16 | 18,1 | 22 | 5 |
| 45 | 20 | 75 | 22,8 | 22,8 | 20 | 23,7 | 27,5 | 7 |
| 63 | 15 | 65 | 17,4 | 17,4 | 16 | 18,1 | 22 | 5 |
| 63 | 20 | 75 | 22,8 | 22,8 | 20 | 23,7 | 27,5 | 7 |
| 63 | 25 | 90 | 28,3 | 28,3 | 26 | 29,7 | 34 | 8 |
| 63 | 32 | 110 | 37,1 | 37,1 | 32 | 38,4 | 43 | 10 |
| 63 | 40 | 120 | 42,7 | 42,7 | 38 | 44,3 | 49 | 12 |
| 63 | 50 | 150 | 54,8 | 54,8 | 50 | 55,1 | 61,5 | 16 |
| 90 | 25 | 90 | 28,3 | 28,3 | 26 | 29,7 | 34 | 8 |
| 90 | 32 | 110 | 37,1 | 37,1 | 32 | 38,4 | 43 | 10 |
| 90 | 40 | 120 | 42,7 | 42,7 | 38 | 44,3 | 49 | 12 |
| 90 | 50 | 150 | 54,8 | 54,8 | 50 | 55,1 | 61,5 | 16 |
